螺旋纏繞管式換熱器和螺旋板式換熱器的區別

　　在工業熱交換領域，螺旋纏繞管式換熱器與螺旋板式換熱器憑借獨特的結構設計，成為有效換熱設備的代表。盡管兩者均以“螺旋”為核心特征，但在結構原理、性能參數及適用場景上存在顯著差異。
　　一、結構原理

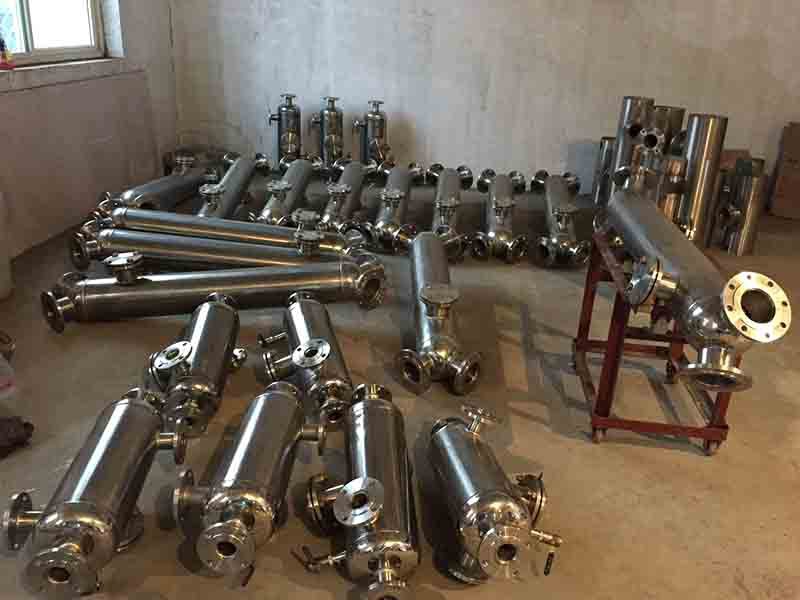

　　1.螺旋纏繞管式換熱器：三維立體湍流強化傳熱
　　螺旋纏繞管式換熱器采用多層同角度反向纏繞的管束結構，換熱管以3°-20°的纏繞角度螺旋上升，形成三維立體傳熱網絡。其核心創新點在于：
　　湍流強化技術：螺旋纏繞管式換熱器通過CFD流體力學優化設計，管束反向纏繞產生的剪切應力使流體形成強烈湍流，傳熱系數高達14000 W/㎡·℃，較傳統設備提升30%-50%。
　　自應力補償機制：彈性管束設計可消除熱脹冷縮產生的應力，耐受壓力達20MPa，溫度覆蓋-196℃至800℃，適用于超低溫LNG液化及高溫化工反應場景。
　　2.螺旋板式換熱器：二維平面逆流有效換熱
　　該設備由兩張平行金屬板卷制成螺旋形通道，冷熱流體在獨立通道內逆流流動，其技術特點包括：
　　純逆流換熱設計：流體在螺旋通道內呈嚴格逆流流動，對數平均溫差較順流提升30%以上，適用于低溫位熱能回收。

　　自清潔功能：單通道內流體流速可達2m/s，懸浮顆粒沉積時局部流速自動提升形成沖刷效應，結垢傾向較板式換熱器降低60%。

　　二、性能參數
　　性能指標螺旋纏繞管式換熱器螺旋板式換熱器
　　傳熱系數5000-14000 W/㎡·℃1800-3500 W/㎡·℃，體積效率單位體積傳熱面積是傳統設備的10倍單位體積傳熱面積是列管式的3倍。耐壓能力20MPa，2.5MPa（碳鋼材質）
　　耐溫范圍-196℃至800℃-40℃至500℃。
　　流體阻力殼程壓降≤0.02MPa/m總壓降0.05-0.1MPa，抗結垢能力表面處理工藝使污垢系數降低至0.0002㎡·h·℃/kcal流速自動調節機制減少結垢風險。
　　三、維護成本：全生命周期經濟性分析
　　1.螺旋纏繞管式換熱器：低維護高可靠性
　　焊接結構優勢：全自動化機器人焊接工藝使管板焊縫合格率達99.9%，某石化企業連續運行5年未發生泄漏事故。
　　化學清洗便捷性：螺旋纏繞管式換熱器采用可拆卸式殼體設計，在線清洗周期延長至2年/次，單次清洗成本較板式換熱器降低70%。
　　壽命周期成本：以40年設計壽命計算，其全生命周期成本較傳統設備低35%，在LNG接收站等長期運行場景中優勢顯著。
　　2.螺旋板式換熱器：清洗效率與檢修難度并存
　　可拆式結構局限：雖然II型、III型支持單側清洗，但螺旋通道內壁的彎曲結構導致清洗盲區率仍達15%，需配合高壓水射流清洗技術。
　　泄漏修復成本：某食品企業發生螺旋板焊縫滲漏后，采用福世藍高分子復合材料修復，單次維修成本從傳統補焊的8萬元降至2萬元，但修復后需降壓運行3個月。

　　備件管理成本：可拆式結構的密封墊片需定期更換，某化工企業年備件費用占設備價值的3%，而纏繞管式換熱器無需此類消耗品。

　　四、應用場景選擇指南
　　1.螺旋纏繞管式換熱器適用領域
　　高壓高溫工況：如煉油廠催化裂化裝置、LNG氣化站。
　　超緊湊空間需求：螺旋纏繞管式換熱器適用于數據冷卻、船舶動力系統。
　　多股流換熱場景：化工多效蒸發、天然氣脫水工藝。
　　2.螺旋板式換熱器優勢場景
　　低溫熱能回收：食品蒸餾、制藥濃縮.
　　粘性流體處理：造紙黑液蒸發、污水處理.

　　易結垢介質換熱：糖廠汁液加熱、鹽化工蒸發.

　　螺旋纏繞管式換熱器與螺旋板式換熱器分別代表了三維立體傳熱與二維平面逆流的技術路線。前者通過纏繞管束的湍流強化實效率，后者憑借螺旋通道的逆流設計實現經濟換熱。在實際選型中，需綜合考量工況參數、空間限制及維護預算，例如在較高壓LNG液化領域優先選擇纏繞管式，而在低溫粘性流體處理場景中螺旋板式更具性價比。隨著材料科學與制造工藝的進步，兩類設備正在向更高耐壓等級和更廣溫度范圍拓展，為工業節能提供更多技術選項。
